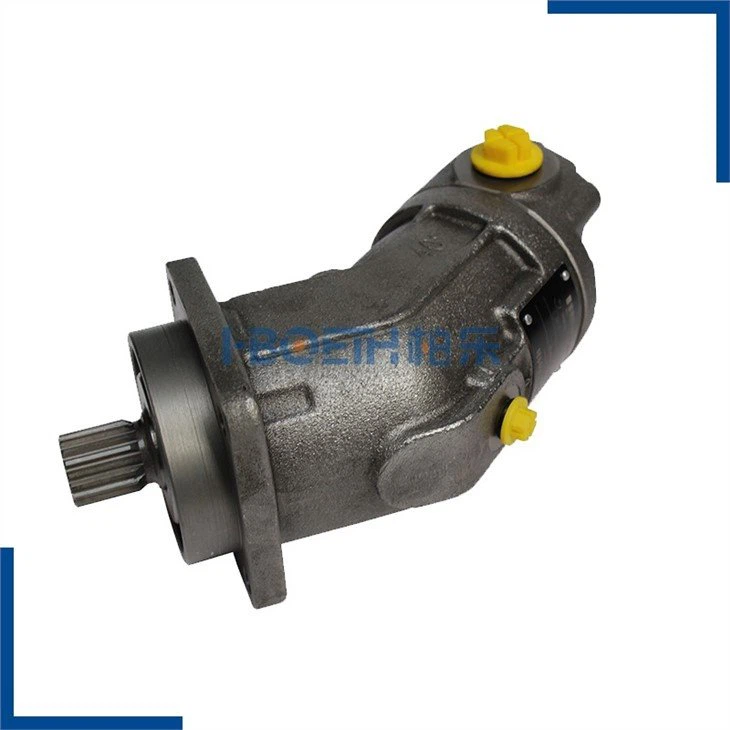

REXROTH Axial Piston Fixed Motor A2FM AA2FM A2FM107

Pevný axiální pístový motor REXROTH A2FM AA2FM A2FM107

Pevný motor Rexroth s axiálním pístem A2FM Popis
Axiální pístový pevný motor, řada A2FM 6x
- Univerzální vysokotlaký motor;
- Jmenovitý tlak do 400 barů;

Odeslat dotaz

Popis

REXROTH Axiální pístový pevný motor A2FM AA2FM série 6X

Pevný motor Rexroth s axiálním pístem A2FM Popis

Axiální pístový pevný motor, řada A2FM 6x

- Univerzální vysokotlaký motor;

- Velikost 5 … 1000, například A2FM 5, A2FM 10, A2FM 12, A2FM 16, A2FM 23, A2FM 28, A2FM 32, A2FM 45, A2FM 56, A2FM 63, A2FM 63, A2FM 70, A2FM 7 A2FM 160, A2FM 180, A2FM 200, A2FM 250, A2FM 355, A2FM 500, A2FLM 250, A2FLM 355, A2FLM 500, A2FLM 710, A200FLM 100

- Jmenovitý tlak do 400 barů;

- Maximální tlak až 450 bar;

- Axiální pístová jednotka je navržena pro použití v otevřených a uzavřených okruzích.

Tabulka hodnot

Velikost				5	10	12	16	200	250	355	500	710	1000
Geometrický posun na otáčku		Vg	cm³	4.93	10.3	12	16	200	250	355	500	710	1000
Nominální tlak		pnom	bar	315	400	400	400	400	350	350	350	350	350
Maximální tlak		pmax	bar	350	450	450	450	450	400	400	400	400	400
Maximální rychlost 1)		nnom	ot./min	10000	8000	8000	8000	2750	2700	2240	2000	1600	1800
Maximální rychlost 1)		nmax 2)	ot./min	11000	8800	8800	8800	3000
Vstupní průtok 3)	na nnom	qV	l/min	49	82	96	128	550	675	795	1000	1136	1600
Točivý moment 4)	u pnom	M	Nm	24.7	66	76	102	1273	1393	1978	2785	3955	5570
Rotační tuhost		c	kNm/rad	0.63	0.92	1.25	1.59	57.3	73.1	96.1	144	270	324
Moment setrvačnosti pro rotační skupinu		JTW	kg·m²	0.00006	0.0004	0.0004	0.0004	0.0353	0.061	0.102	0.178	0.55	0.55
Objem pouzdra		V	l		0.17	0.17	0.17	2.7	2.5	3.5	4.2	8	8
Hmotnost (přibližně)		m	kg	2.5	5.4	5.4	5.4	66	73	110	155	325	336
